TECHNICAL SPECIFICATIONS
技術規格及配置
TF-FZG-150 150平方
General Detail 總述 | ||
Sr. No. | Description 描述 | Specifications 規格 |
1 | Mode 型號 | TF-FZG-150 |
2 | 裝料能力 | 1500KG |
3 | Maximum ice capacity 最大捕冰力 | 2000kg |
4 | Control 控制方式 | Microprocessor 微機處理 |
5 | Dimension of unit (approx.) (L × W × H) (mm) (with hydraulic cylinder) 外型尺寸（大約）（長×寬×高） | 箱體：14000*2660*3400， (Final dimension based on design) （以最終設計尺寸為準） |
6 | Weight (approx.) 重量（大約） | 28,000kg |

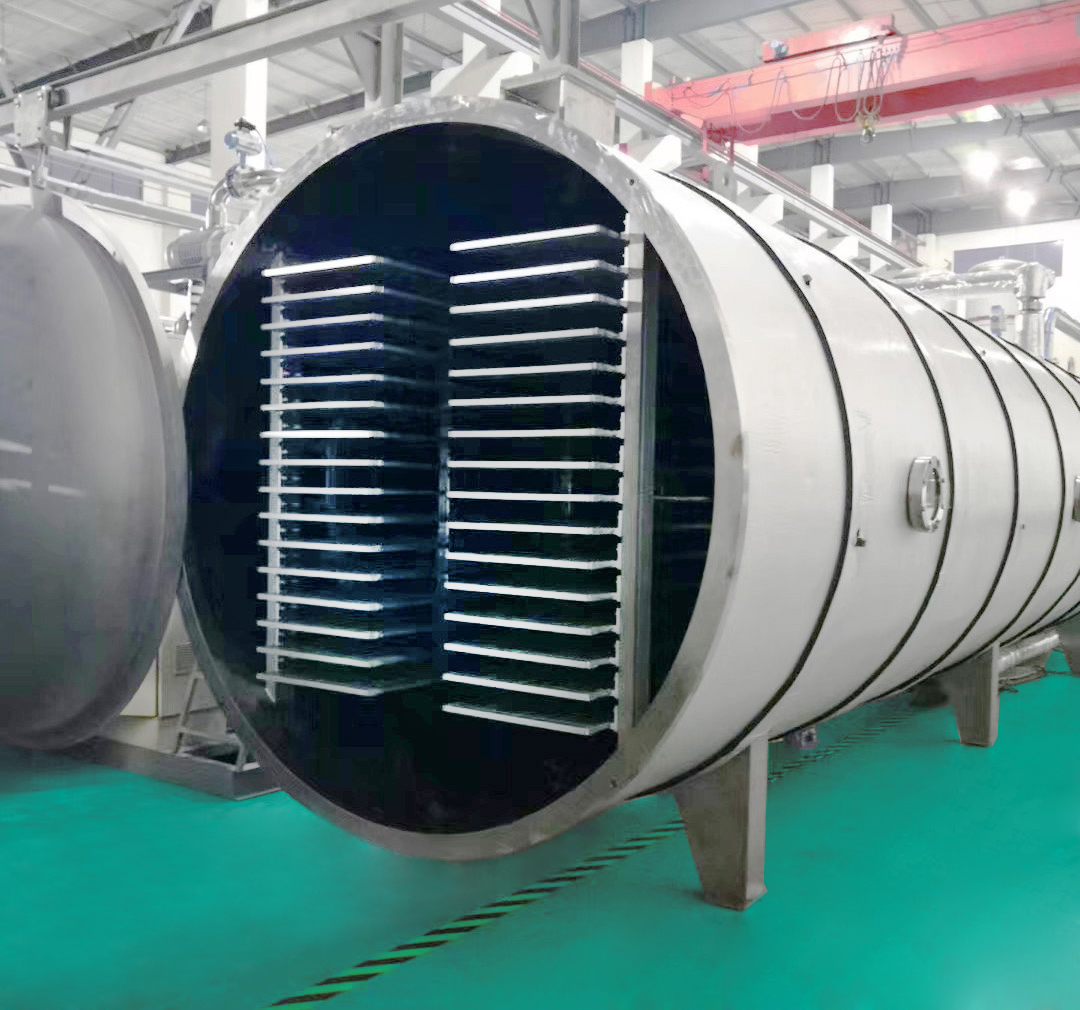

7 | Chamber type 凍干箱外型 | Cylindrical 圓筒體 |
8 | Material 材質 | SUS 304 |
9 | Temperature range 溫度范圍 | -45°C to +80°C |
10 | Number of shelves 板層數 | （15+ 1）×2，(upper radiant shelf) （溫度補償板） |
11 | Dimension (L × W × T) (mm) 板層尺寸（以設計為準） | 7370×628×17×2 |
12 | area (sq. m) 面積 | 157.36m2 |
13 | Spacing (mm) 板間距 | 73 |
14 | Condenser type 冷凝器外型 | Cylindrical 圓筒體 |
15 | Final temperature 極限溫度 | ≤-65°C |
16 | Final vacuum 極限真空 | ≤2.7×10 -2mbar |
17 | Trolley Number 推車數量 | 6臺 |
18 | Software 軟件 | TFD – 5000（可隨時免費升級） |
19 | PLC+PC 可編程控制器 | Omron |
20 | Industrial personal Computer 工控機 | Touch Screen Computer 品牌平板電腦 |
21 | Touch screen 觸摸屏 | Omron |
22 | Electricity - total electrical load 總裝機功率 | 280kW (380V, 50Hz, 3Phase, 5Wire) |
23 | Cooling water for refrigerant cooling 用于制冷系統的冷卻水 | 200m3/hr (1.5≤P≤2bar, T≤25°C) |
24 | Water for de-icing 化霜用水量 | ≥8T/batch (P≥3bar, T=80°C) |
25 | Compressed air for pneumatic valves 用于氣動閥的壓縮空氣 | 120L/min (6≤P≤8bar) |
